概述

旋流器是常见的分级分离设备,它的作用主要是澄清和浓缩,旋流器在工业生产领域多被用于各种细粒物在选别前的分级和脱泥,例如在煤炭采集企业中,旋流器就被用来分离矿浆,除了煤别厂外,旋流器在火电厂、治金厂、砂场等生产部门也有普遍应用。



主要特点

1. 旋流器的应用优势在手它内部没有运动部件,因此结构筒单、使用方便。

2. 旋流器与其他分级分离设备相比,分级效率较高,能够达到80%以上,且旋流器分级的粒度细,能满足工业生产的要求。

3. 旋流器的造价低:材料消耗少,更具经济价值。

结构原理

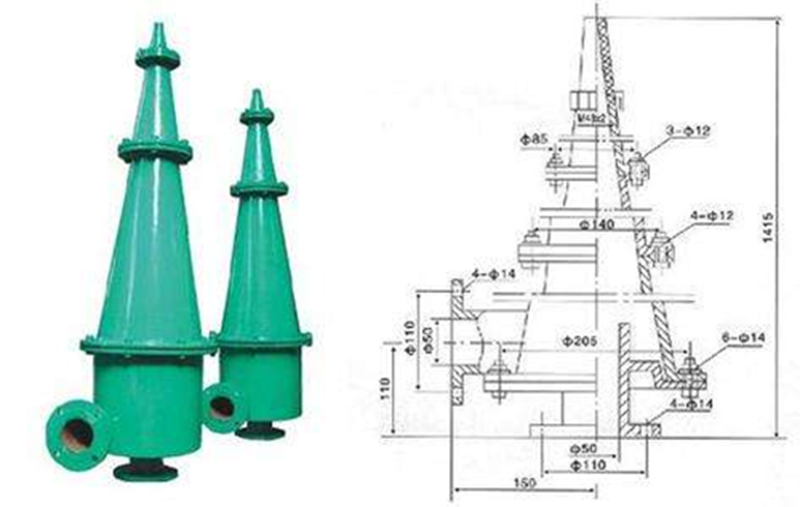

1. 结构

旋流器的工作原理，决定了旋流器的结构较为简单。旋流器中一般不设有运动部件,主要的部件是工作的筒体、进料管、溢流管、溢流导管和沉沙口。旋流器的工作筒体是主要工作部件,它是由上部中空的圆柱体和下部的倒锥体组成,这样的结构有利于水流形成旋转

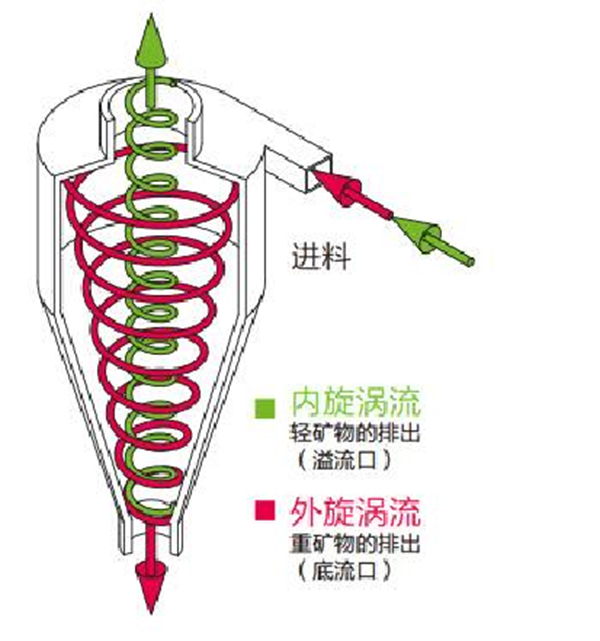

2. 工作原理：

旋流器的工作原理是离心沉降。旋流器的内部是中空圆柱体，待分离的两相或三相混合液会在泵的压力作用下，以旋流器的周边切向进入，而后在旋流器的内部形成旋转剪切旋流运动，从而获得较大的离心力。旋流器内部的混合液受到离心力和重力的共同作用，而内含的粗颗粒与细颗粒之间由于粒度和密度的差异，所受到的离心力、向心浮力和流体拽力的大小均不相同，粗颗粒和细颗粒的运动方向就会不同。旋流器工作时，受离心力沉降的作用，粗颗粒较重、重力作用更大，就会从旋流器底部的流口排出，而细颗粒较轻、离心力作用更大，就会从旋流器的溢流管排出，这样就实现了轻相和重相的分离，或是液体和颗粒的分离。



与机械分级机相比，其优点有：

1. 无运动部件，构造简单；单位容积的生产能力较大，占面积小；

2. 分级效率高（可达80%～90%），分级粒度细；

3. 造价低，材料消耗少。

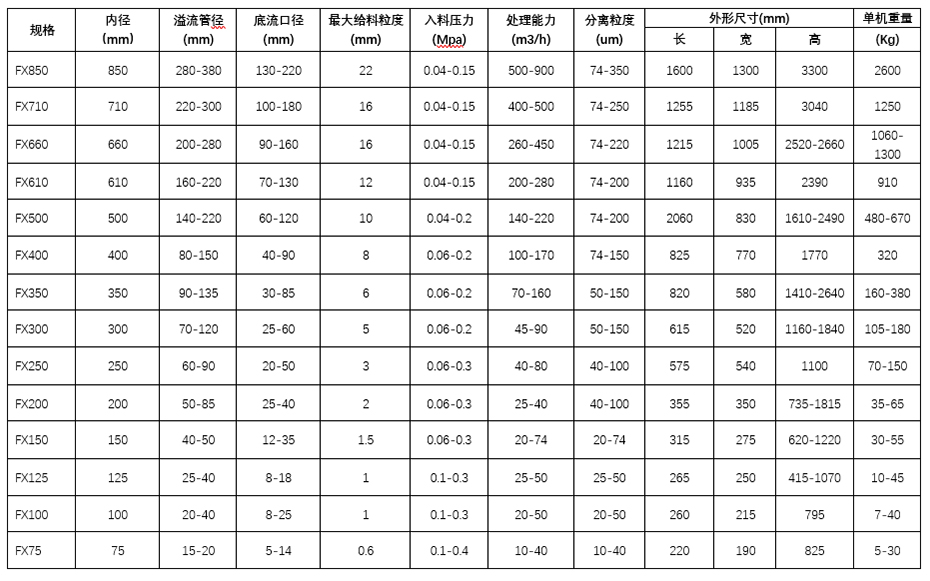

主要参数



日常保养

1. 将水力旋流器储存在，通风干燥，太阳晒不到，雨淋不到的地方。

2. 使用水力旋流器之前，检查旋流器内部是否有磨损或漏水的地方，及时修补。

3. 水力旋流器的使用过程中，尽量避免，比较尖锐或锋利的物体进入内部，那样会对旋流器内部造成损伤。

4. 使用后，检查旋流器的进料口，溢流口，底流口，是否有异物堵塞进出口，如果有及时清理。还要及时检查进出口的磨损情况，如果磨损不大，及时修补，如果磨损较大，那么及时更换旋流器，以免影响使用。
