产品特点：

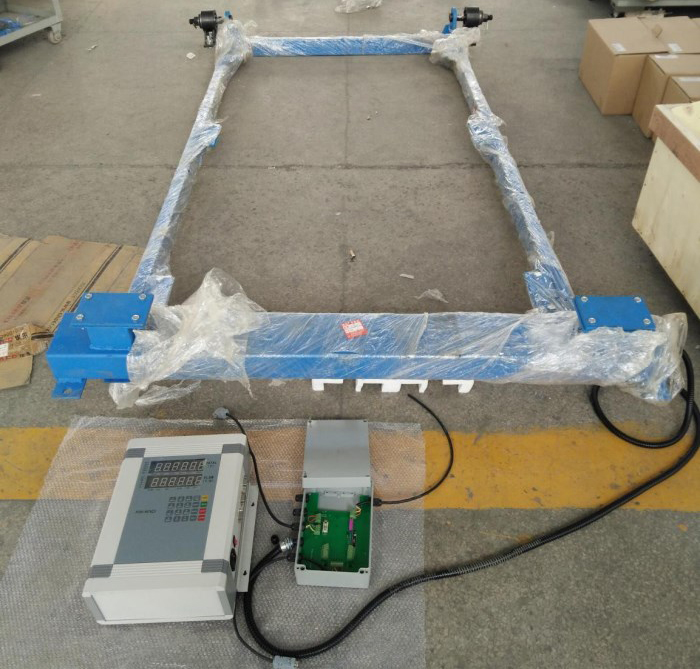

根据实际生产现场秤体结构，建议选用三托辊杠杆支点结构、其稳定性好，不会因为皮带运行时的震动及跑偏而影响计量误差，尤其在具有角度的运行状态下、其支点能有效的控制侧向力、控制皮带运行时行进方向受力不均匀所产生的震动。秤体实物图：

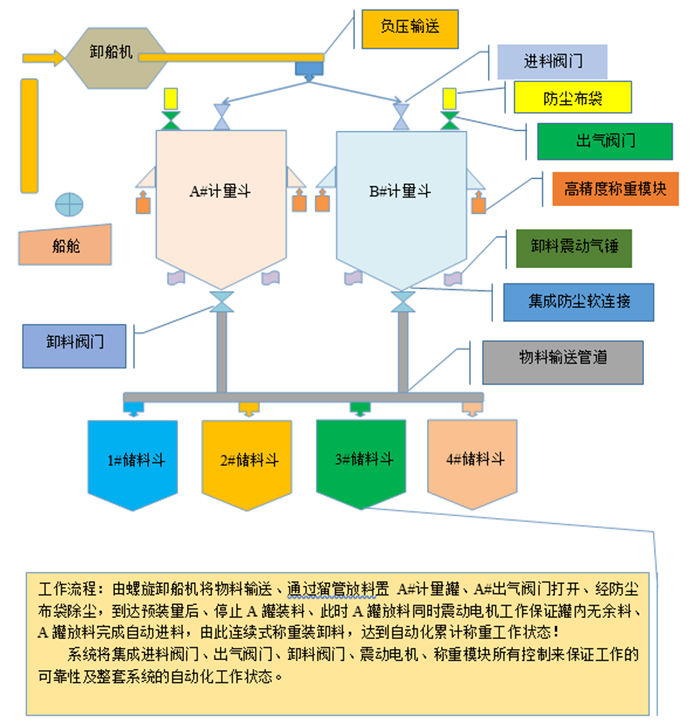

非标自动化结构组成与原理

称重自动化控制工作原理：跟PLC联合控制，由PLC开关量控制中间继电器，从而实现自动化控制。如下：

仪表选型及性能指标

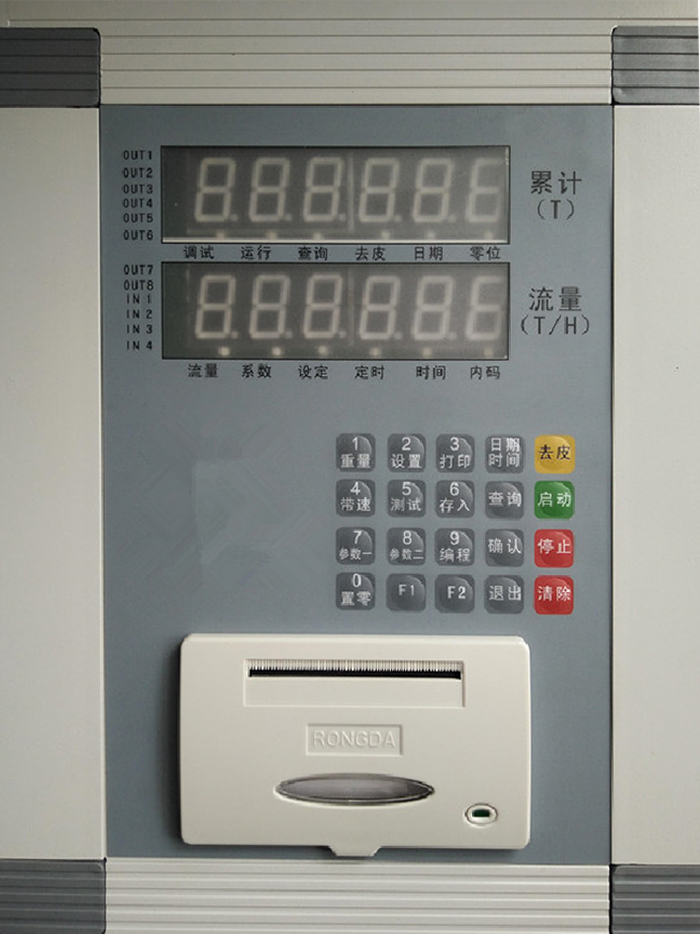

MKL 型电子皮带秤仪表

MKL 系列动态控制显示适用于物料动态累计计量的场合。具有 A/D 内分辨率高、转化速度快、长期稳定性好、监控能力强、使用简捷等特点。并具有一定的余量，可根据用户要求进行扩展。

• 性能指标

• 控制器内分辨率 50 万码

• A/D 转换速度 20—50 次/s

• 称重传感器激励电压 10V

• 输入信号摆幅 2—30mV

• 速度传感器电源 12V

• 脉冲幅度 ＞7V

• 频率 ＜250 脉冲/秒

• 电源电压 AC220V±15%，50HZ

• 使用温度 -5—40℃

• 储存温度 -20—60℃

• 使用相对湿度 ＜90%

• 显示屏 双排六位数码显示，字高 0.8 英寸

• 面板键盘 16 个功能键，12 个辅助键

• 串口通讯 RS485

波特率可选 300、600、1200、2400、4800、9600

• 配接打印机（并口） 16 行微型打印机（例 MP 系列微型打印机）

• 外形尺寸 255×115×350 ㎜

• 显示控制器自重 1.5 ㎏

功能说明

• 全功能面板按键参数设置和调试标定；

• 独特的即时查看净重量和带速；

• 调校过程中可灵活运用重量标定或修改增益系数方法；

• 可扩展的光隔离输入和输出控制口；

• 断电数据自动保存功能；

• 万年历时钟。

• 三班定时打印功能。

• 独特的全悬浮小数点自动切换功能，提高系统精度、降低使用人员的技术要求。

• 系统最高累计量 99 万吨，最小累计量 0.0001 吨。
